2010年08月
製品完成の図
2010年8月19日11:37 PM
材質 アルミ 6061 切削性は良い 素材160φ
最初NC旋盤で形と内径の加工をしてから マシニングにてキャムでひし形のフランジ部加工 その度 インデックスをマシニングに取り付けて 加工 難易度5(5段階評価で最高位)
カテゴリー: 製作実績

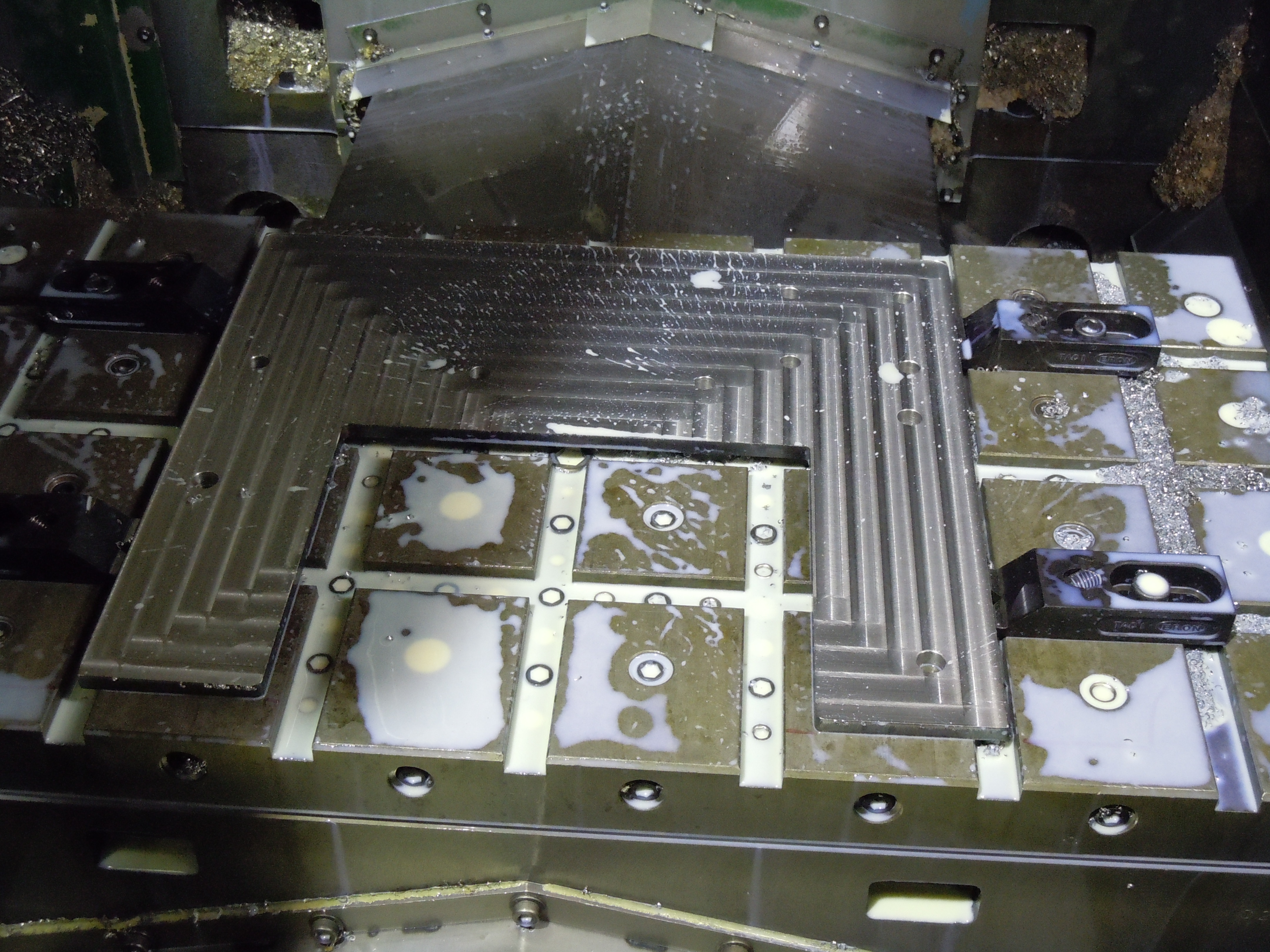

マシニングマクロ加工のパス
2010年8月10日11:09 PM
薄板ものの面挽きには大きなカッターを使うとビビリの発生が怖いんで 比較的小さなカッターを使うことが多いです。
でも小さなカッターだと加工時間は当然長くなるわけで・・・・その辺が問題ではありますが、今回 マクロのポケット加工で
やってみました。このような加工は現行のマシニングには標準で装備されているんでしょうねぇ ウチのは標準では無いから後付で入れた複数のマクロの中から加工に適したものを選んで加工しています、
400x360x9tの溶断プレートの面挽き、バイスなどではビビって挽きづらいから ベタにベットに置いて面挽き用のERONの
当てがねをかます。パスはキャムで、とも思ったけど、やっぱマクロで加工 使用ツールはミツビシの20φスローアウエイEM
カテゴリー: ものづくりについて

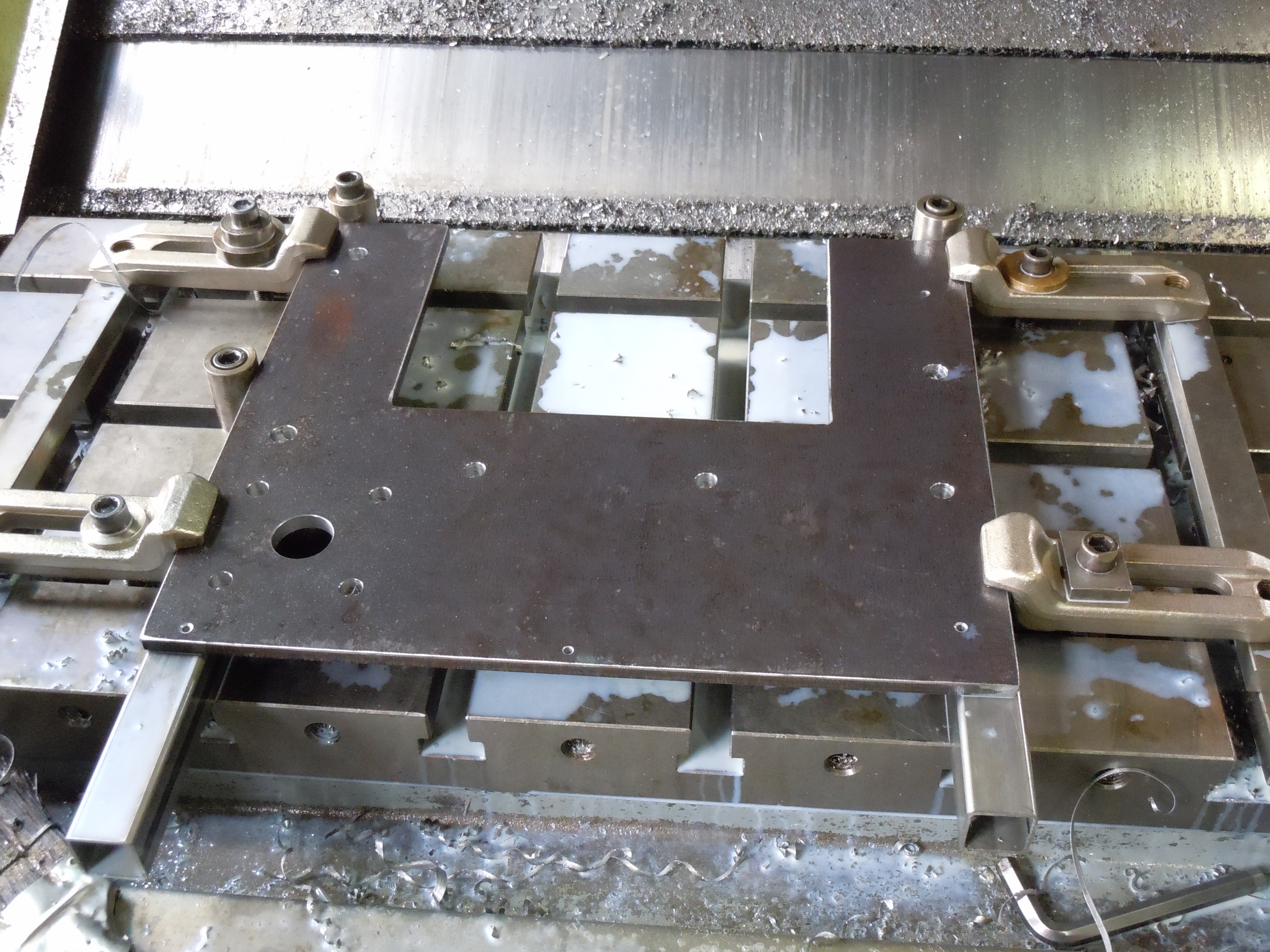

久々大き目のプレートMC加工
11:03 PM
カテゴリー: ものづくりについて
-
